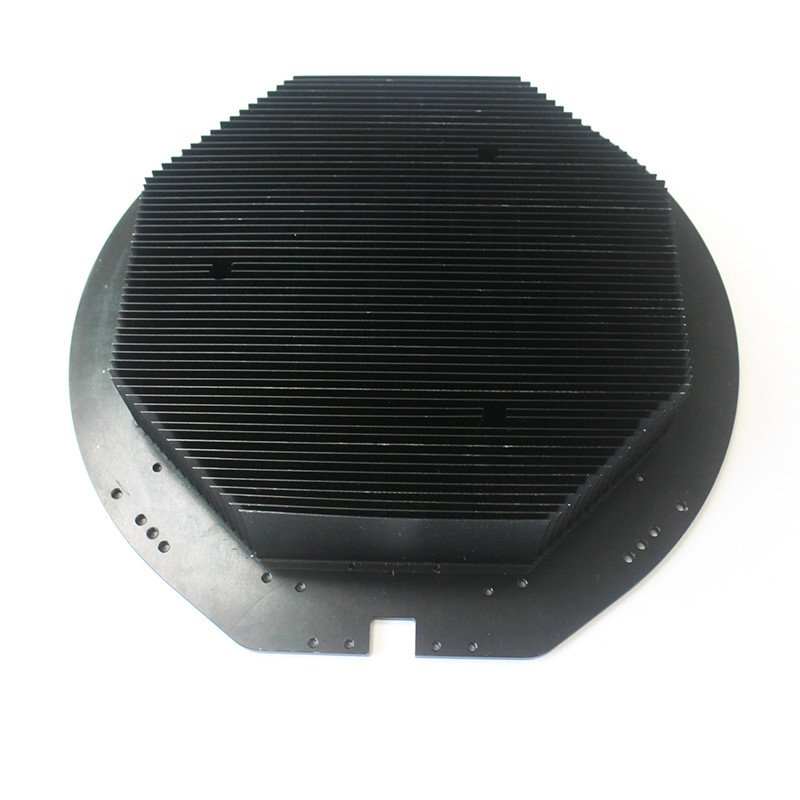

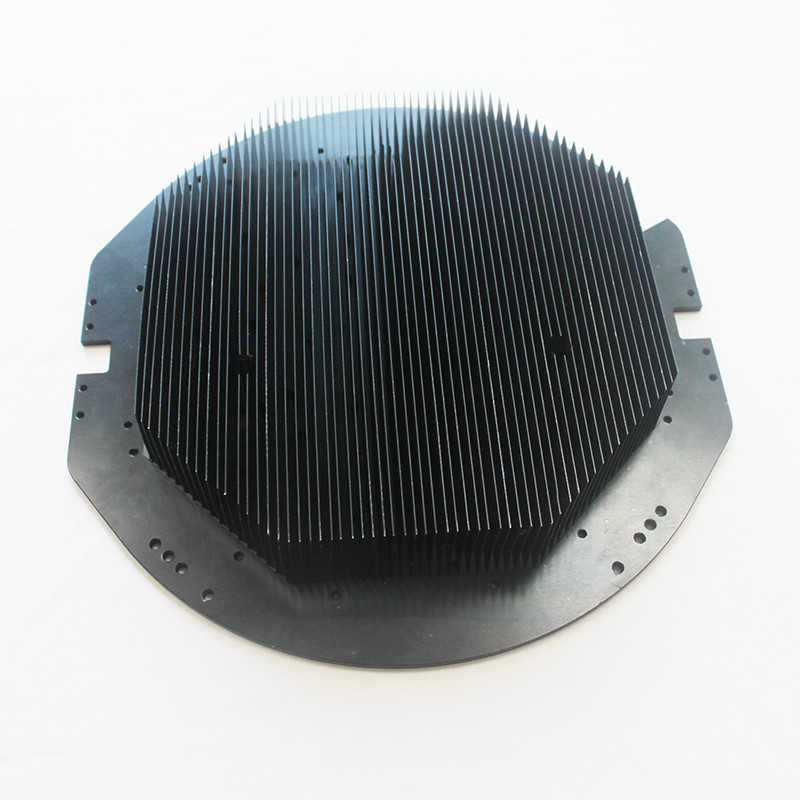

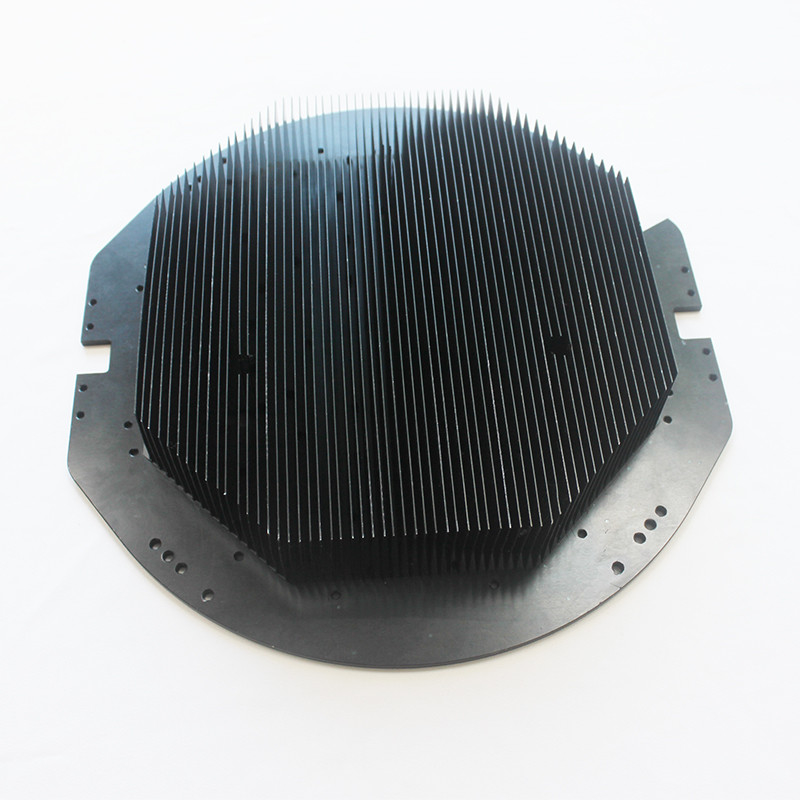

고밀도 스트레이트 핀 방열판

큰 힘에 의하여 지도되는 천장 빛을 위한 알루미늄 6063 양극 처리 까만 비스듬한 탄미익 방열판

빠른 세부 정보

설명

이 방열판은 가공할 알루미늄 프로파일 6063-T5 소재를 기반으로 합니다. 우선, 원료 치수가 괜찮은지 확인하고, 두 번째는 도면에 따라 CNC 기어 삽 기계를 사용하여 치수를 수행하고, 세 번째는 도면에 따라, 네 번째는 정확한 치수를 수행하기 위해 CNC를 사용하고, 다섯 번째는 아노다이징 클리어를 수행하고, 마지막 단계는 리벳팅한 다음 검사/포장하는 것입니다.1차 검수 및 순찰 검수는 가공과정에서 이루어집니다.

노트

이것은 스카이브 핀 방열판입니다.

Skived Heatsink는 날을 사용하여 재료를 얇은 조각으로 자른 다음 Skived Fin을 위로 밀어 올리는 Skiving 기계를 사용하여 제조됩니다.방열판 적용의 경우 초박형 핀 제작이 가능하며, 0.008”의 얇은 핀도 생산하고 있습니다.이 프로세스는 최대 열 발산을 위해 더 큰 표면적을 제공하는 높은 종횡비를 허용합니다.우리는 일반적으로 구리 Skived 방열판에 이 프로세스를 사용하지만 알루미늄 Skiving도 가능합니다.이것은 설정이 매우 쉽기 때문에 일반적으로 새로운 디자인의 신속한 프로토타이핑을 허용하는 최소 설정 비용이 있습니다.스카이빙 공정이 완료된 후 추가 형상을 가공하는 것이 가능하지만 방열판에 가해지는 스트레스를 피하기 위해서는 경험이 필요합니다.

방열판은 그림과 같이 칼날이 방열판 바닥에서 절단을 끝내는 곡선이 있기 때문에 Skived Heatsink를 식별하는 것은 상당히 쉽습니다.또한 지느러미는 완전히 수직이 아니며 약간 구부러져 있습니다.이것은 지느러미가 커질수록 더 두드러집니다.플레이트 핀의 일반적인 너비는 200mm이지만 재료 블록을 회전하고 핀의 곡률이 반대 방향인 상태에서 두 번째 패스를 실행하여 최대 400mm 너비의 방열판을 제조할 수 있습니다.Skived 방열판은 재료의 긴 블록으로 제조되므로 방열판의 길이에 대한 실제 제한은 블록의 길이뿐입니다.재료 블록을 가공하여 다른 높이를 얻을 수 있습니다.여분의 재료는 낭비를 줄이기 위해 재활용됩니다.알루미늄 스카이브 방열판의 일반적인 마감 처리는 양극 산화 처리 또는 니켈 도금 처리입니다.Copper Skived 방열판의 일반적인 마감 처리는 산화 방지제 또는 니켈 도금입니다.

Fodor는 구리 스카이브 파이 방열판과 알루미늄(AL1050/6063) 스카이빙 핀 방열판을 제공할 수 있습니다.
