가격: | EXW/FOB/CIF/DDP | 원료: | AL6063-T5 |
---|---|---|---|
표면 처리: | 도금니클 | 애플리케이션: | 알루미늄 Skived 핀 방열판 |
처리 서비스: | CNC, 도금 니클 | 배달 시간: | 20-30일 |
예어: | 스키드 핀 방열판 | ||
하이 라이트: | 히트 파이프가 있는 산화 방지 방열판,히트 파이프가 있는 방청 방열판,CNC 동관 방열판 |

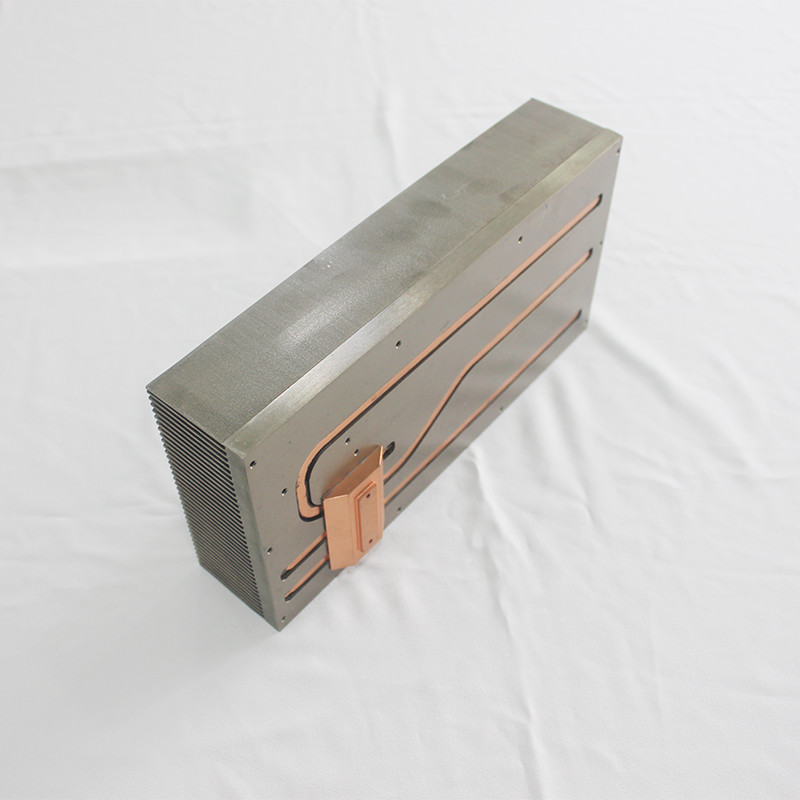

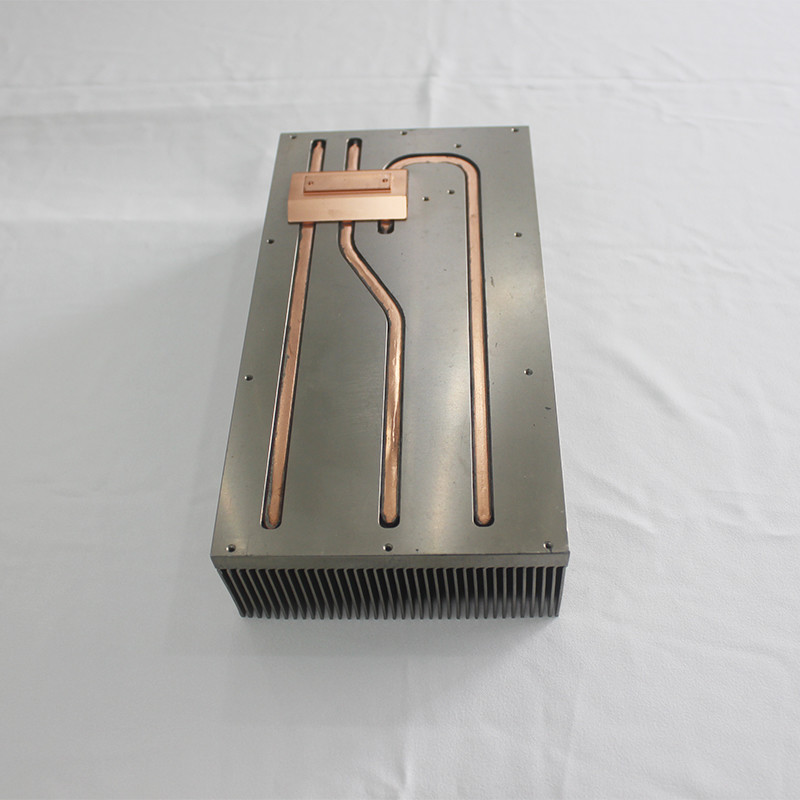

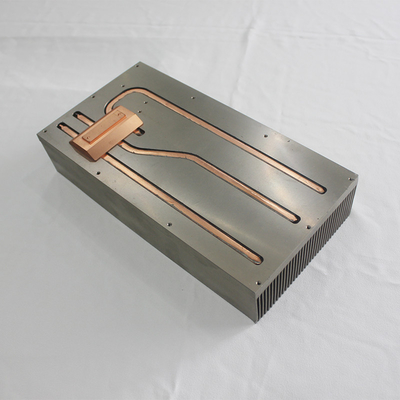

열관을 가진 원료 알루미늄 6063 도금 Nicle 비스듬한 탄미익 방열판
빠른 세부 정보
원료 | AL6063 |
맞춤 서비스 | 예, OEM/ODM 서비스 |
품질 시스템 | ISO9001:2015 |
가공기술 | CNC 기어 / 목재 가공 / CNC / 리벳 팅 |
표면 처리 | 도금 니클 |
포장 방법 | 원하는 블리스터 포장 또는 특수 포장 |
적용 시나리오 | 전자 장비 방열판 |
MOQ 요청 | 100/500/1000 |
설명
이 방열판은 가공할 알루미늄 프로파일 6063-T5 소재를 기반으로 합니다. 우선, 원료 치수가 괜찮은지 확인하고, 두 번째는 도면에 따라 CNC 기어 삽 기계를 사용하여 치수를 수행하고, 세 번째는 도면에 따라, 네 번째는 정확한 치수를 수행하기 위해 CNC를 사용하고, 다섯 번째는 아노다이징 클리어를 수행하고, 마지막 단계는 리벳팅한 다음 검사/포장하는 것입니다.1차 검수 및 순찰 검수를 진행하고 있습니다.
노트

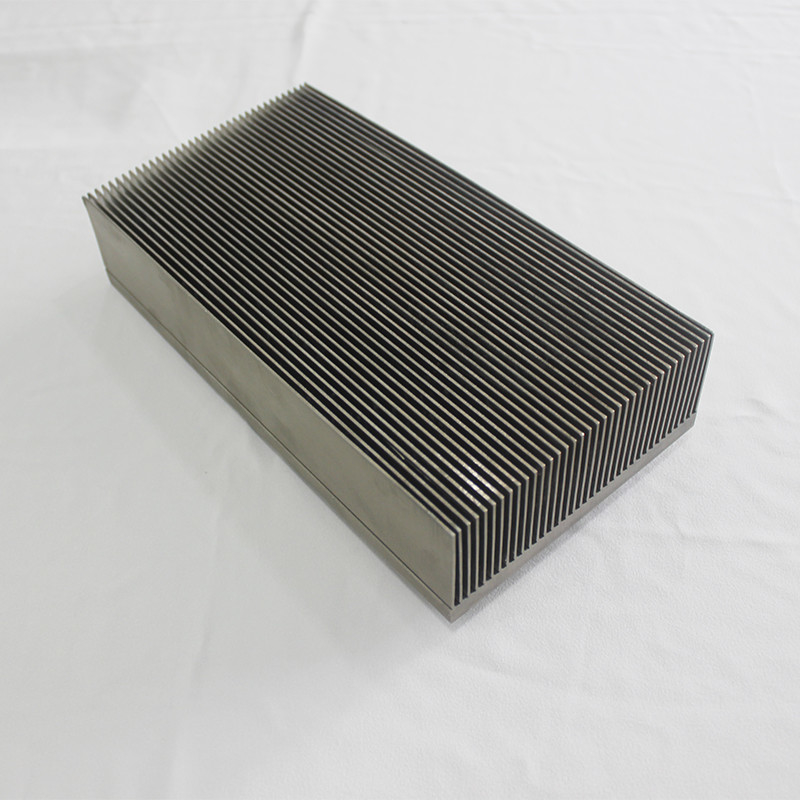

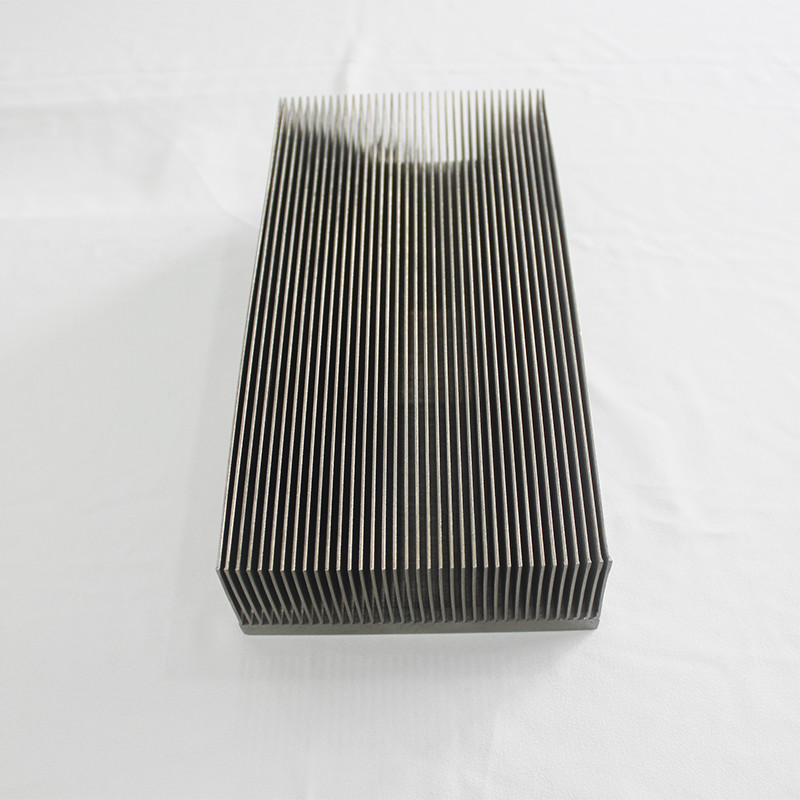

이것은 스카이브 핀 방열판입니다.
Skived Fin Heat Sink는 압출 방법을 사용하여 제조할 수 있는 것보다 더 높은 핀 밀도를 허용하지만 접합 또는 납땜 핀 방열판과 같이 열 흐름을 제한하는 인터페이스 조인트가 없기 때문에 고도로 최적화된 냉각 기능을 제공합니다.접합 또는 납땜 방열판과 달리 Skived Fin 방열판은 단일 재료로 구성되며 베이스와 핀 사이에 접합부가 없기 때문에 열 저항이 감소합니다.이 방열판은 스카이빙이라고 하는 베이스의 상단을 정밀하게 슬라이스하고 베이스에 수직인 위치로 다시 접고 일정한 간격으로 반복하여 핀을 만드는 방식으로 제조됩니다.
스카이빙 프로세스는 최적의 열 성능을 위해 높은 핀 밀도와 얇은 핀 방열판 형상을 가능하게 합니다.주어진 체적에 핀 표면적을 많이 채워서 스키브 핀 방열판은 압출 알루미늄 방열판과 같은 다른 단일 구성 방열판보다 열 전달이 더 큽니다.압출 알루미늄과 비교하여 스카이브 핀 방열판 제작은 값비싼 도구에 의존하지 않으므로 설계 유연성이 향상되고 프로토타이핑이 빨라집니다.대신 동일한 도구를 사용하여 각 핀을 개별적으로 절단하므로 툴링 비용이 절감됩니다.이를 통해 Fodor Technology는 액체 냉각 응용 분야도 포함하여 제품에 대한 스카이브 핀 구성 요소를 완전히 맞춤화할 수 있습니다.
Skived 방열판은 고성능 냉각을 위한 완전한 일체형 구리 솔루션을 허용하는 알루미늄 또는 구리로 구성될 수 있습니다.Fodor의 표준 구리 스카이브 핀 방열판은 안정적인 장착과 쉬운 조립을 위해 Shurlock 핀 부착물과 함께 사용할 수 있습니다.
Fodor는 구리 스카이브 파이 방열판과 알루미늄(AL1050/6063) 스카이빙 핀 방열판을 제공할 수 있습니다.
