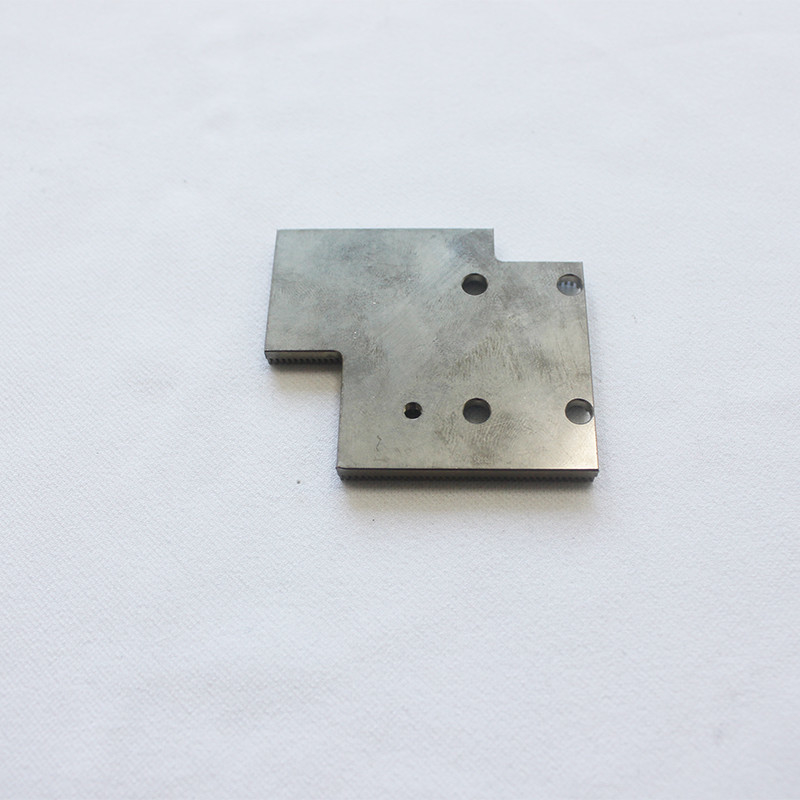

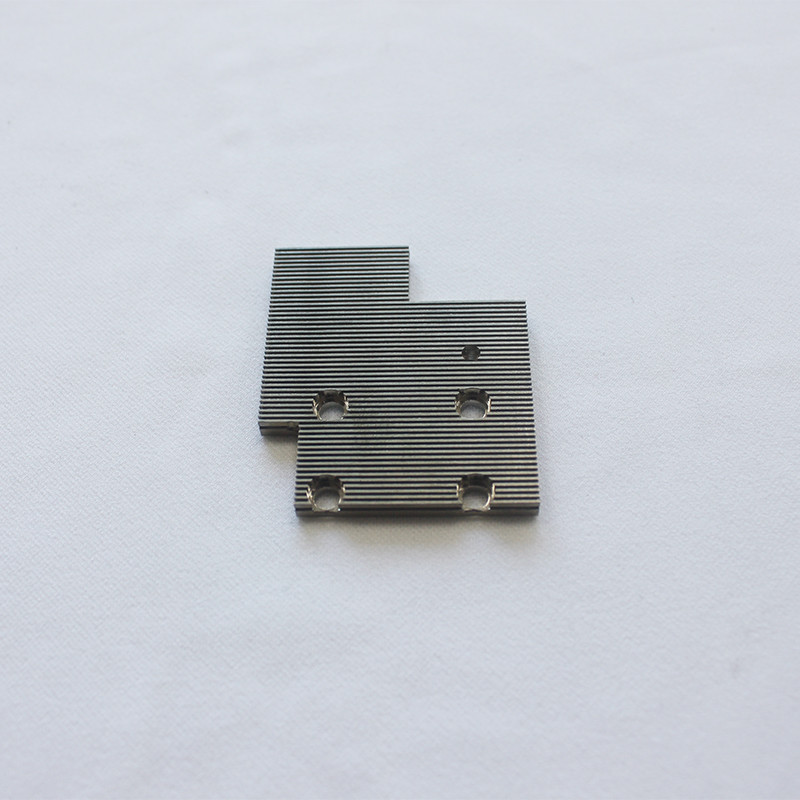

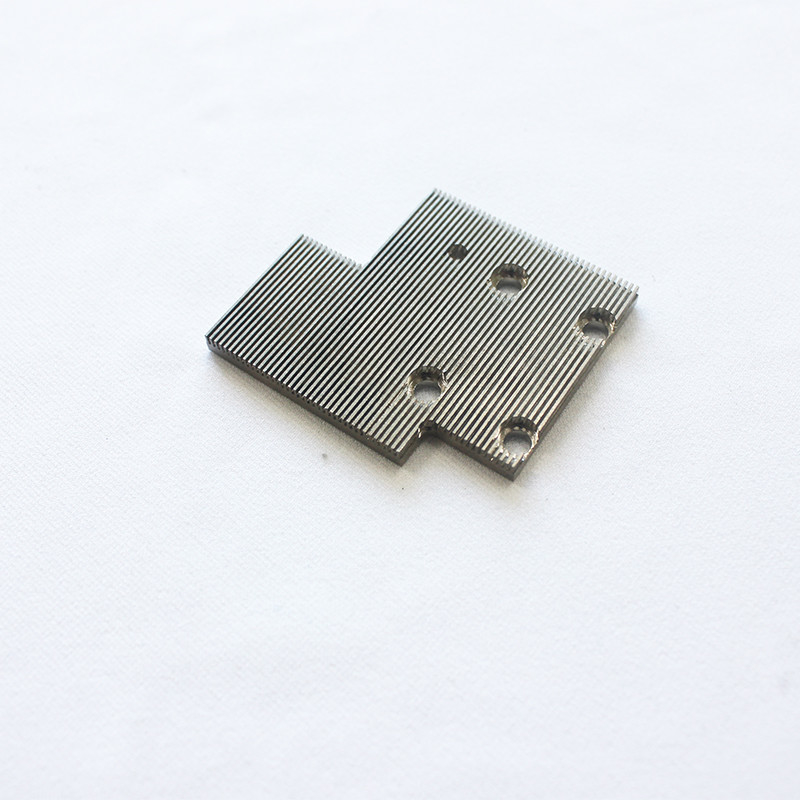

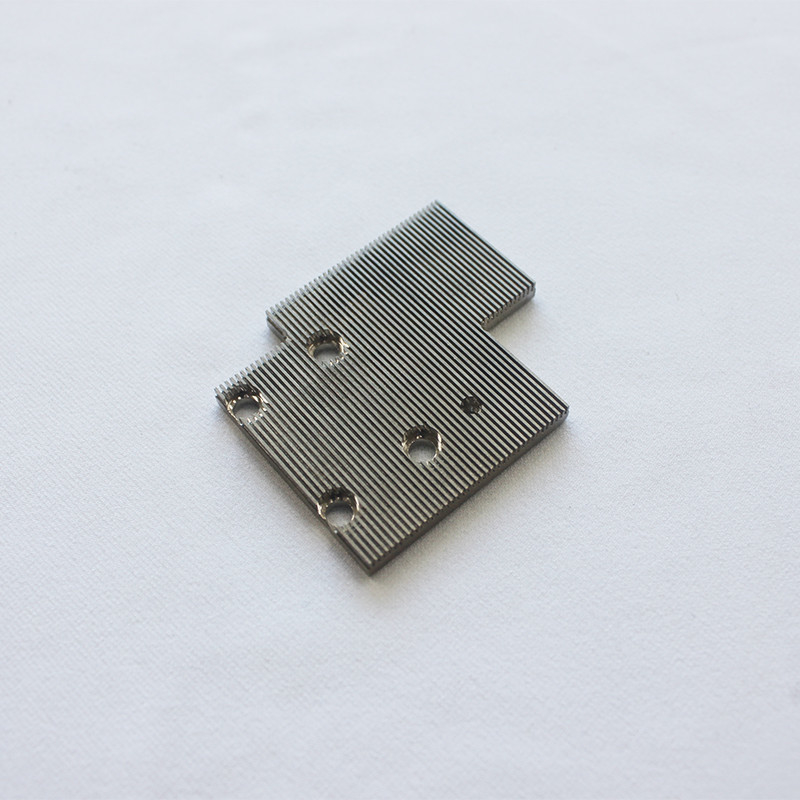

판 니켈 알루미늄 6063 비스듬한 탄미익 방열판 ISO9001 높은 정밀도

ISO9001를 가진 빠른 표본 도금 니켈 알루미늄 6063 비스듬한 탄미익 방열판

빠른 세부 정보

설명

이 방열판은 가공할 알루미늄 프로파일 6063-T5 소재를 기반으로 합니다. 우선, 원료 치수가 괜찮은지 확인하고, 두 번째는 도면에 따라 CNC 기어 삽 기계를 사용하여 치수를 수행하고, 세 번째는 도면에 따라, 네 번째는 정확한 치수를 수행하기 위해 CNC를 사용하고, 다섯 번째는 아노다이징 클리어를 수행하고, 마지막 단계는 리벳팅한 다음 검사/포장하는 것입니다.1차 검수 및 순찰 검수를 진행하고 있습니다.

노트

이것은 스카이브 핀 방열판입니다.

Skived Heatsink는 균일한 모양과 분포된 핀의 밀도가 높은 얇은 핀이 있는 방열판을 제공하므로 다른 제조 방법에 비해 우수한 열 특성을 제공합니다.Skived Heatsink는 구리 또는 알루미늄과 같은 단일 재료 블록으로 만들어지기 때문에 핀을 부착하는 데 솔더를 사용하여 열 저항을 갖는 스탬핑 또는 접힌 핀과 같은 다른 방열판 제조 공정에서 흔히 볼 수 있는 추가 인터페이스 저항입니다.열 저항 인터페이스가 없는 높은 종횡비의 얇은 핀의 이러한 조합은 높은 기류 응용 분야에서 최적의 냉각 성능을 제공합니다.

방열판은 그림과 같이 칼날이 방열판 바닥에서 절단을 끝내는 곡선이 있기 때문에 Skived Heatsink를 식별하는 것은 상당히 쉽습니다.또한 지느러미는 완전히 수직이 아니며 약간 구부러져 있습니다.이것은 지느러미가 커질수록 더 두드러집니다.플레이트 핀의 일반적인 너비는 200mm이지만 재료 블록을 회전하고 핀의 곡률이 반대 방향인 상태에서 두 번째 패스를 실행하여 최대 400mm 너비의 방열판을 제조할 수 있습니다.Skived 방열판은 재료의 긴 블록으로 제조되므로 방열판의 길이에 대한 실제 제한은 블록의 길이뿐입니다.재료 블록을 가공하여 다른 높이를 얻을 수 있습니다.여분의 재료는 낭비를 줄이기 위해 재활용됩니다.알루미늄 스카이브 방열판의 일반적인 마감 처리는 양극 산화 처리 또는 니켈 도금 처리입니다.Copper Skived 방열판의 일반적인 마감 처리는 산화 방지제 또는 니켈 도금입니다.

Fodor는 구리 스카이브 파이 방열판과 알루미늄(AL1050/6063) 스카이빙 핀 방열판을 제공할 수 있습니다.
